Evapotranspiración

Cómo medir la Transpiración

Cálculo de la transpiración

Con mucha frecuencia nos preguntan si para calcular la transpiración es suficiente con medir la conductancia estomática. Y la respuesta es no. En esta entrada se argumenta esta respuesta y también qué es necesario para estimar la conductancia total y, por lo tanto, la evaporación de las hojas. Para calcular la transpiración (E) se emplea la siguiente ecuación,

donde gv es la conductancia total del vapor de agua desde el interior de la hoja hacia el exterior, Cvs es la concentración de vapor de agua en el interior de la hoja y Cva es la concentración de vapor de agua en el aire.

El término de conductancia (gv), necesario para resolver la ecuación de la transpiración, es el resultado de la combinación de dos variables. Ya que para mover el vapor de agua desde el interior de la hoja a la atmósfera, es necesario mover el agua a través de los estomas y la cutícula, y también a través del propio aire (Figura 1).

Figura 1. Diagrama ampliado del un estoma de una hoja.

El vapor de agua se representa en color azul. Las células del parénquima en empalizada y las células esponjosas del mesófilo están en color verde. El vapor de agua del interior de la hoja se puede mover hacia el exterior a través de los estomas y también a través de la cutícula cerosa. La mayoría de las veces, cuando los estomas están abiertos, el agua se mueve a través de ellos hacia la atmósfera. Este proceso se denomina conductancia estomática al vapor de agua (gvs).

Los estomas y la cutícula no son las únicas barreras para mover el vapor de agua desde el interior de la hoja hacia la atmósfera. El aire exterior de la hoja también opone resistencia al vapor de agua. Y este proceso se llama conductancia del aire al vapor de agua, o conductancia de la capa límite (gva). Tanto gvs como gva actúan como resistencias de un circuito eléctrico, oponiendo resistencia al movimiento del vapor de agua. Y actúan en combinación (como las resistencias en serie) para limitar el movimiento del agua del interior de la hoja hacia el aire de la atmósfera.

Como medir la transpiración, la conductancia estomática

Para medir la transpiración es necesario conocer la conocer las conductancias gvs y gva. Para obtener la conductancia estomática gvs, se puede usar un porómetro, como el Porómetro SC-1 de METER Group. Ya que, no hay muchas opciones para medir la conductancia estomática. No se puede calcular. Y su estimación, aunque es posible, no es un buen método. Por lo que la mejor opción es medirla con la ayuda de un porómetro.

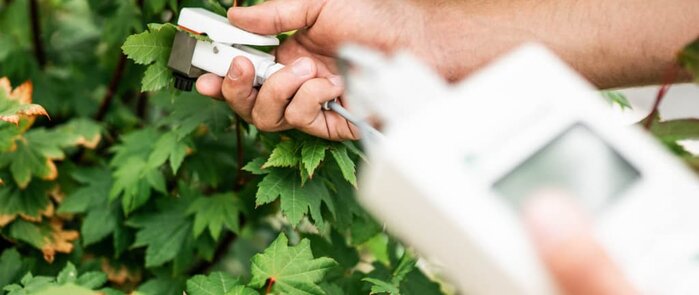

Medida de la conductancia estomática con el Porómetro SC-1

La conductancia de la capa límite

Para obtener el siguiente valor de conductancia, gva, se puede usar esta ecuación simplificada (Ecuación 2).

En la Ecuación 2, la conductancia al vapor del aire (gva) es igual a una constante (0,135) por la raíz cuadrada de la velocidad del viento sobre la hoja (u) dividida por la dimensión característica de la hoja (d).

u = velocidad del viento en una hoja
d = dimensión característica de la hoja (0,72 w), siendo w la anchura de la hoja

Para obtener estos valores, primero es necesario medir la velocidad del viento a través de la hoja con un anemómetro, que proporciona el valor de u. En este caso, tendría que ser un anemómetro de pequeño tamaño. Y también es necesario obtener la dimensión característica de la hoja (Figura 2). Para esto basta con medir el ancho de la hoja en la dirección del viento y multiplicarlo por la constante 0,72.

Figura 2. Diagrama de una hoja donde w es el ancho de la hoja en la dirección del viento.

Con estas dos variables, se puede estimar la conductancia del vapor al aire (gva).

La conductancia del sistema

Una vez obtenidos gva y gvs, hay que combinar estas conductancias para obtener un valor real para la conductancia del sistema (gv). La ecuación 3 muestra cómo combinar las conductancias anteriores.

Ecuación 3 (simplificada para dos resistencias en serie)

Concentración de vapor en la superficie

Y ahora que conocemos el valor de gv, es necesario calcular las dos concentraciones de vapor que se muestran en la Ecuación 1. La concentración de vapor en la superficie es igual a la presión de vapor de saturación a la temperatura de la hoja dividida por la presión del aire (Ecuación 4).

Ecuación 4

Es fácil calcular ambos valores. La presión del vapor de saturación a la temperatura de la hoja viene dada por la fórmula de Tetens (Ecuación 5).

Ecuación 5

donde b es 17,502 y c es 240,97 ℃ y T es la temperatura de la hoja. En este vídeo, se puede ver con más detalle cómo hacer este cálculo. La Ecuación 6 muestra cómo obtener Pa o la presión del aire.

Ecuación 6

donde A es la altitud de la localización de la hoja.

Concentración de vapor en el aire

El otro valor necesario es Cva (Ecuación 7).

Ecuación 7.

Donde (es) es la presión de vapor de saturación a la temperatura del aire (Ta) calculada con la Ecuación 5 y T que ahora es la temperatura del aire y hr es la humedad relativa. Se debe medir la humedad relativa, la temperatura del aire y la temperatura de la hoja. Una vez que se miden y calculan todos estos parámetros, basta simplemente con incorporarlos a la Ecuación 4 (Cvs) y la Ecuación 7 (Cva).

Al conocer Cvs y Cva, se pueden introducir en la Ecuación 1 y resolver E: la transpiración de la hoja.

Resumen: Cómo medir la transpiración de las hojas

A modo de resumen, para estimar la transpiración es necesario medir bastantes variables. A pesar de que la fórmula (E = gv (Cvs – Cva) es sencilla. Vamos a ncesitar:

Gvs – Conductancia estomática (usar un porómetro como el SC-1)
TL – Temperatura de la hoja (usar un sensor de temperatura por infrarrojo IRT)
Ta – Temperatura del aire (usar una estación meteorológica ATMOS 41)
h – Humedad relativa (usar una estación meteorológica ATMOS 41)
A – Altitud (buscar por ejemplo en internet)
u – velocidad del viento * (m / s) (usar una estación meteorológica ATMOS 41)
w – anchura de la hoja (usar una regla pequeña)

* NOTA: Para la velocidad del viento, puede usar la estación meteorológica ATMOS 41, pero depende de dónde se encuentre la hoja. Si la hoja está próxima al suelo y la estación ATMOS 41 está a 2 m, hay que corregir la altura. Existe una ecuación para estimar la velocidad del viento hasta la localización de medida. Disminuye exponencialmente a medida que nos acercamos a la superficie.

El texto original de esta entrada lo podéis encontrar en este enlace

Guía de mantenimiento ATMOS 41

Recomendaciones de instalación y mantenimiento ATMOS 41 y el sensor PHYTOS 31

La estación meteorológica ATMOS 41 de METER Group incorpora 12 sensores meteorológicos en un solo dispositivo compacto. Es decir, no tiene partes móviles ni cableado excesivo. Por lo que, la instalación y el mantenimiento se han simplificado al máximo.

El sensor de humectación de hoja PHYTOS 31 de METER Group mide tanto el inicio como la duración de la humectación en la superficie foliar. Y es de gran utilidad para elaborar avisos fitosanitarios o por ejemplo para planificar la aplicación de productos fitosanitarios foliares.

La guía de mantenimiento de la estación ATMOS 41 aborda diferentes áreas, desde la garantía y servicio técnico, hasta las recomendaciones para instalar la estación ATMOS 41 y el sensor PHYTOS 31. También se comenta como realizar la ficha de instalación, el registro de los METADATOS y la cualificación in situ de la instalación de la estación meteorológica.

Características técnicas de la estación meteorológica ATMOS 41

ATMOS 41 proporciona medidas de 14 parámetros ambientales en un solo equipo. Y además, se instala de forma rápida y sencilla, y solo tiene un cable. Como se indica en la guía de mantenimiento ATMOS 41, principal requisito es que la estación esté nivelada en la parte superior de un mástil con visión del cielo directa. Los sensores que incorpora y sus caracteríticas son los siguientes:

La guía de mantemiento de la estación meteorológica ATMOS 41 se puede descargar en formato pdf a través de este enlace

MEDIDA DE LA RADIACIÓN SOLAR

La radiación solar en la superficie de la tierra

La RADIACIÓN SOLAR es la cantidad de radiación que llega sobre un plano horizontal en la superficie terrestre. Cuando la radiación atraviesa la atmósfera para llegar a la superficie terrestre, una parte se dispersa; otra se refleja; y otra la absorben los gases, las nubes y el polvo atmosférico. El espectro de la radiación solar engloba la radiación de onda corta, esto es:

  • Radiación Ultravioleta (280 a 400 nm)
  • Radiación Visible (400 a 700 nm)
  • Infrarrojo cercano y medio (700 a 4000 nm)

En un día despejado, la radiación solar constituye aproximadamente el 75% de la radiación extraterrestre que llega al exterior de la atmosfera. Mientras que en un día nublado este valor disminuye debido a que la radiación se dispersa en la atmósfera. Sin embargo, incluso con una nubosidad densa, aproximadamente el 25% de la radiación extraterrestre todavía puede llegar a la superficie terrestre, principalmente como radiación difusa de la atmósfera.

La Irradiancia o la radiación que recibe un cuerpo situado en la superficie terrestre se clasifica en tres componentes:

  • RADIACIÓN DIRECTA corresponde a los rayos directos del sol.
  • RADIACIÓN DIFUSA es la que se recibe dispersada por el cielo y las nubes.
  • RADIACIÓN REFLEJADA por los cuerpos terrestres.

Texto adaptado de Evapotranspiración del Cultivo FAO-56. Allen et al. 2006

Piranómetros SP de Apogee Instruments

Los piranómetros SP de Apogee Instruments miden, sobre una superficie horizontal, la suma de los tres componentes de la radiación solar incidente. Tienen un ángulo de visión de 180º y con corrección direccional de coseno. Miden la densidad del flujo de energía radiativa que se expresa en W m-2.

Todos los sensores de Apogee Instruments son de calidad científica, Clase C (ISO9060:2018), con calibración trazable y 4 años de garantía. Catálogo de los sensores online

Modelos según el tipo de detector, de Célula de Silício o de Termopila.

CÉLULA DE SILÍCIO:

Estos sensores tienen un intervalo de calibración espectral de 360 – 1120nm. La respuesta es muy rápida pero su error es superior en condiciones nubladas (del 10 al 15%). Sólo miden la radiación incidente. Es decir, no se pueden utilizar para medir radiación reflejada ni luz artificial. Y además son económicos.

TERMOPILA

Disponen de un intervalo de calibración espectral superior 385 – 2105 nm y menor error. Su respuesta es mejor frente a todo tipo de condiciones ambientales. Por lo que son comparables a los piranómetros de alta gama pero más económicos. Recomendables para medidas en todo tipo de condiciones ambientales, para medidas con luz artificial o natural alterada y para medidas de reflectancia.

Cálculo de la Integral Diaria de radiación solar y de la Evapotranspiración

El modelo de Penman-Monteith calcula la Evapotranspiración de Referencia (ETo) a partir de la fórmula del balance de energía sobre un dosel vegetal normalizado. Uno de los componentes principales del modelo es la radiación solar incidente.

Para utilizar la fórmula partiendo de datos diarios, la densidad de flujo de energía de la radiación solar debe expresarse como la Integral Diaria de Radiación Solar, en M J m-2 dia-1.  Es decir, si conectamos el piranómetro a un datalogger y medimos cada 60 minutos, hay que pasar de W m-2 tiempo-1 a  M J m-2 dia-1 y sumar todas las medidas diurnas. En el vídeo se explica este cálculo.

Balance de energía en la superficie terrestre

Componentes del balance de radiación solar y térmica en la superficie terrestre

En medidas satelitales de la Observación Terrestre (EO, Earth Observation) muchas veces es necesario realizar validaciones con sensores in situ. La radiación solar es principal componente del balance de energía, junto con el balance de radiación térmica o de onda larga.

Los sensores SP de Apogee Instruments tienen una corrección de coseno para conseguir una óptima respuesta direccional del sensor cuando la radiación solar incide con una elevación menor.

Cálculo de eficiencia de instalaciones fotovoltaicas

La optimización de sistemas fotovoltaicos necesita medir la radiación solar. También denominada Global Horizontal Irradiance (GHI) o Plane of Array (PoA) Irradiance. Los piranómetros SP de Apogee Instruments son de Clase C, tienen 4 años de Garantía y disponen de salida analógica, SDI-12, con USB ó 4 – 20 mA.

Fácil integración en estaciones meteorológicas

Si el objetivo es integrar un sensor de radiación solar en una red de estaciones meteorológicas, los piranómetros de Apogee Instruments ofrecen diferentes opciones de salida ANALÓGICA y DIGITAL SDI-12. Y además, el diseño de los sensores está pensado para minimizar y facilitar el mantenimiento para asegurar el mejor procedimiento de varificación.

WEBINAR PARÁMETROS AMBIENTALES. La estación meteorólogica adecuada

¿Cómo podemos elegir la estación meteorológica adecuada?

Elegir la estación meteorológica adecuada para nuestras necesidades entre la multitud de ofertas comerciales puede ser muy difícil. Ya que existen cientos de opciones para la monitorización ambiental que van desde los 180000 € de un sistema de meteorología aeronáutica; a 23000 € en el caso de estaciones meteorológicas automáticas o a los 300 € de algunas estaciones de aficionado. ¿Cómo podemos saber cuál es el sistema más adecuado?. Y por otro lado ¿cuál es la mejor combinación de precio, mantenimiento y precisión para nuestros objetivos?.

Información e inscripciones para el webinar

El próximo 24 de marzo, a las 17:00h (hora local), el Dr. Doug Cobos comentará, el precio de las estaciones meteorológicas de grado de investigación versus el de los servicios públicos. También hablará de las ventajas e inconvenientes de las diferentes soluciones de monitorización del clima para encontrar la opción adecuada. Este seminario web tendrá una duración aproximada de unos 20 minutos, es gratuito y en inglés y se comentarán los siguientes aspectos:

  • ¿Por qué son necesarios los datos meteorológicos? A pesar de que nuestras principales necesidades de medida puedan estár por ejemplo en el suelo o en la planta.
  • ¿Seria necesario considerar la calidad de los datos junto con el mantenimiento y la combinación de parámetros medidos en el análisis de costes?
  • ¿Qué situaciones requieren soluciones de bajo, medio o alto grado? ¿y cuál la máxima calidad?
  • Pros y contras de las diferentes estaciones meteorológicas.
  • ¿Dónde está el punto óptimo para el resultado obtenido y el precio de la estación meteorólogica?

Para registrarse, únicamente hay que acceder al siguiente enlace:

JORNADA TÉCNICA Optimización del riego en cultivos hortofrutícolas

XI jornada Técnica. Aprender a Regar

“Regar no es echar agua”. Un experto en riego tiene que controlar el diseño y el funcionamiento del sistema de riego y su programación a tiempo real. Por este motivo, hay que controlar y reaccionar ante incidencias de funcionamiento y continuamente ir adaptando el programa de riego a las necesidades de riego y sensibilidad del cultivo. En este sentido, cada finca y cada parcela será un sistema único, pero con características comunes.

Aprender a regar requiere integrar de forma operativa los siguientes elementos:

  • Caracterización del sistema físico (parcela x suelo x riego x clima)
  • Visualización durante el ciclo de cultivo de la mínima información necesaria
  • Combinación de planificación (calendario de riego), programación y ajuste del día a día
  • Tabla detallada y descriptiva con el ciclo del cultivo y componentes del rendimiento

Las herramientas digitales

Para regar disponemos de herramientas digitales como por ejemplo: sondas de humedad del suelo, programadores de riego, tecnología de conectividad y uso de la nube, información satelital y de drones …
Pero las herramientas TIC o de Agricultura de Precisión son sólo una parte de la caja de herramientas necesaria para la mejora de la programación del riego. Así como de los indicadores de producción, calidad y sostenibilidad. Y surgen preguntas. ¿Cómo las utilizamos en cada caso particular?. ¿Es posible integrar nuestra experiencia con aspectos de fisiología del cultivo?.

Seguir aprendiendo e intercambiando experiencias

Desde 2005, LabFerrer junto con colaboradores nacionales e internacionales (Universitat de Lleida, Decagon-METER, IRTA, CICYTEX, CSIRO, entre otros) ha compartido seminarios y cursos con el objetivo de avanzar en esta tarea inacabable que es “Aprender a Regar”.

La presente Jornada Técnica de programación de riego combina experiencias propias de la industria con la ciencia y la investigación y ofrece un espacio para intercambiar experiencias.

Os esperamos en Lleida el próximo 8 de noviembre de 2019. La jornada es gratuita

Inscripciones & Programa

Os podéis inscribir con la ayuda de este enlace

Y el programa lo podéis descargar desde aquí

JORNADA TÉCNICA EL CULTIVO DE LA PATATA

Riego y fertilización en el cultivo de la patata

Cada parcela, cada zona y cada campaña climática son diferentes. Por lo que, en el cultivo de la patata, la planificación y las decisiones del día a día sobre riego, fertilización y control de plagas y enfermedades son complejas. La oferta de herramientas digitales basadas en software, teledetección, redes inalámbricas de sensores y sistemas de posicionamiento puede llegar a ser abrumadora. Y además, de difícil implementación en los procesos de trabajo de una finca. Por lo que optimizar el manejo del cultivo de patata en base a tanta información puede no ser tan inmediato. En esta Jornada Técnica se combinan experiencias propias de la industria con la ciencia e investigación, y ofrece un espacio para intercambiar impresiones.

Programa de la Jornada

Organización e Inscripciones

Esta Jornada Técnica sobre patata la organiza LabFerrer junto con los profesores de la Universidad de Brugos,  Milagros Navarro González y Juan Carlos Rad Moradillo del Grupo de Investigación en Compostaje UBUCOMP

La Jornada Técnica se celebrará el próximo 5 de noviembre de 2019 en Burgos.

Es gratuita y las incripciones se pueden realizar a través de este enlace.

Validación de datos de Barómetros

Ensayo de comparación de Barómetros de la ATMOS 41

ATMOS 41 METER Group LabFerrerLa estación meteorológica todo en uno ATMOS 41, de METER Group, empezó a comercializarse en enero de 2017 después de un extenso desarrollo y comprobaciones en África, Europa y EEUU. Durante el desarrollo se realizaron numerosas comparaciones con sensores de calidad científica de otras marcas comerciales, pluviómetros, barómetros, piranómetros, anemómetros ….

Y también se comprobó en algunos casos, la variabilidad sensor a sensor en el tiempo.

Este es el resultado de las pruebas realizadas con los barómetros.

Barómetros

Cada sensor de presión barométrica de la ATMOS 41 se calibra de forma individual con referencia de presión trazable NIST. La diferencia entre la referencia de presión y el sensor de presión debe ser de +/- 0,1 kPa. La diferencia se almacena en el sensor como una compensación.

La siguiente figura muestra el funcionamiento de siete unidades ATMOS 41 en las instalaciones de ensayo de METER Group. Las diferencias entre los valores superiores e inferiores de los barómetros son cercanos a 0,2 kPa.

En estos enlaces aparece más información sobre estos ensayos de METER Group Pullman y METER Group Alemania

ATMOS 41: asequible, precisa y fiable

La estación meteorológica ATMOS 41 proporciona medidas de 14 parámetros ambientales en un solo equipo. De manera que se puede instalar de forma rápida y sencilla. El único requisito es que ATMOS 41 esté nivelada en la parte superior de un mástil con visión del cielo directa.

Los parámetros climáticos, como la pluviometría, la temperatura del aire y la velocidad del viento pueden cambiar, considerablemente, en pequeñas distancias al aire libre. Sin embargo, en la mayoría de las observaciones meteorológicas se busca la exactitud y la precisión, de grado de investigación, frente a la resolución espacial. ATMOS 41 es el resultado de la optimización de estas dos necesidades. Y además, por un lado, disminuye las necesidades de mantenimiento, tan habituales. Y por otro, no es necesario pasar tanto tiempo configurando las estaciones. ATMOS 41 carece de partes móviles, así se evitan roturas y solo hay que calibrarla cada dos años.

Validación de datos de Anemómetros

Ensayo de comparación de Anemómetros de la ATMOS 41

METER Group empezó a comercializar la estación meteorológica todo en uno ATMOS 41 en enero de 2017 después de un extenso desarrollo y comprobaciones en todo el mundo. Durante el desarrollo se realizaron numerosas comparaciones con sensores de calidad científica de otras marcas comerciales, sensores de temperatura y humedad relativa del aire, piranómetros, anemómetros …. Y , en algunos casos, también se comprobó, la variabilidad entre sensores con el tiempo.

Este es el resultado de las pruebas realizadas con los anemómetros.

Anemómetros

La dirección y la velocidad del viento de las estaciones ATMOS 41 se comprobó en un laboratorio de análisis a terceros con certificación ISO 17025. Tanto la velocidad como la dirección del viento se midieron con anemómetros ultrasónicos sin partes móviles. Para registrar con precisión la dirección del viento es imprescindible que la N grabada en la ATMOS 41 esté orientada hacia el Norte verdadero.

Los resultados datos se muestran en la siguiente figura (velocidad del viento) y en el cuadro (dirección del viento).

En estos enlaces aparece más información sobre estos ensayos de METER Group Pullman y METER Group Alemania

ATMOS 41: asequible, precisa y fiable

La estación meteorológica ATMOS 41 proporciona medidas de 14 parámetros ambientales en un solo equipo. De manera que se puede instalar de forma rápida y sencilla. El único requisito es que ATMOS 41 esté nivelada en la parte superior de un mástil con visión del cielo directa.

Los parámetros climáticos, como la pluviometría, la temperatura del aire y la velocidad del viento pueden cambiar, considerablemente, en pequeñas distancias al aire libre. Sin embargo, en la mayoría de las observaciones meteorológicas se busca la exactitud y la precisión, de grado de investigación, frente a la resolución espacial. ATMOS 41 es el resultado de la optimización de estas dos necesidades. Y además, por un lado, disminuye las necesidades de mantenimiento, tan habituales. Y por otro, no es necesario pasar tanto tiempo configurando las estaciones. ATMOS 41 carece de partes móviles, así se evitan roturas y solo hay que calibrarla cada dos años.

Validación de datos de sensores de Humedad Relativa del Aire

Ensayo de comparación de los sensores de Humedad Relativa la ATMOS 41

METER Group empezó a comercializar la estación meteorológica todo en uno ATMOS 41 en enero de 2017 después de un extenso desarrollo y comprobaciones en  África, Europa y EEUU. Durante el desarrollo se realizaron numerosas comparaciones con sensores de calidad científica de otras marcas comerciales, Humedad Relativa del aire, piranómetros, pluviómetros, anemómetros …. Y también se comprobó en algunos casos, la variabilidad sensor a sensor en el tiempo.

Este es el resultado de las pruebas realizadas con los sensores de Humedad Relativa del Aire

Humedad Relativa del aire

Los valores de temperatura del aire mejorados se emplean para corregir con mayor precisión la Humedad Relativa. Todos los sensores de humedad relativa de METER Group se calibran y verifican de forma individual para tres valores de humedad diferentes y se comparan con un higrómetro de punto de rocío.

La siguiente figura muestra la consistencia de los valores en los sensores ensayados. Los sensores se calibran en grupos de 1 a 16 sensores. El criterio de aceptación /rechazo empleado es 2% de Humedad Relativa, para los tres niveles de humedad ensayados. Los resultados de la calibración muestran una buena consistencia entre los sensores.

Los datos de Humedad Relativa y temperatura recogidos en campo se emplean para calcular la presión de vapor (kPa). La figura inferior muestra el comportamiento del sensor en campo durante un período de ocho días y proporciona una idea de la consistencia de los valores de presión de vapor.



Podeis encontrar más información sobre estos ensayos en estos enlaces de METER Group Pullman y METER Group Alemania



ATMOS 41: asequible, precisa y fiable

La estación meteorológica ATMOS 41 proporciona medidas de 14 parámetros ambientales en un solo equipo. De manera que se puede instalar de forma rápida y sencilla. El único requisito es que ATMOS 41 esté nivelada en la parte superior de un mástil con visión del cielo directa.

Los parámetros climáticos, como la pluviometría, la temperatura del aire y la velocidad del viento pueden cambiar, considerablemente, en pequeñas distancias al aire libre. Sin embargo, en la mayoría de las observaciones meteorológicas se busca la exactitud y la precisión, de grado de investigación, frente a la resolución espacial. ATMOS 41 es el resultado de la optimización de estas dos necesidades. Y además, por un lado, disminuye las necesidades de mantenimiento, tan habituales. Y por otro, no es necesario pasar tanto tiempo configurando las estaciones. ATMOS 41 carece de partes móviles, así se evitan roturas y solo hay que calibrarla cada dos años.

Validación de datos de sensores de temperatura del aire

Ensayo de comparación de los sensores de temperatura del aire de la ATMOS 41

METER Group empezó a comercializar ATMOS 41 en enero de 2017 después de un extenso desarrollo y comprobaciones en África, Europa y EEUU. Durante el desarrollo se realizaron numerosas comparaciones con sensores de calidad científica de otras marcas comerciales, piranómetros, pluviómetros, anemómetros ….

Y también se comprobó, en algunos casos, la variabilidad sensor a sensor en el tiempo.

Este es el resultado de las pruebas realizadas con los sensores de temperatura del aire

Temperatura del aire

Para medir la temperatura del aire, la estación ATMOS 4 tiene, en la apertura del anemómetro, un microtermistor que corrige los efectos de la radiación solar y el viento usando una aproximación al balance de energía básico. Y en lugar de utilizar un protector de radiación tradicional para evitar el sobrecalentamiento y la condensación, emplea una combinación de las medidas de radiación y velocidad del viento.

La optimización y verificación de esta metodología se realizó en las instalaciones de METER Group en Pullman. Las medidas de temperatura del aire control se obtuvieron con un microtermistor protegido con el protector de radiación aspirado TS-100 de Apogee Instruments. Los resultados de la verificación muestran una desviación +/- 0,6 ° C (para un intervalo de confianza del 95%) en la medida de ATMOS 41 (ver la Figura). Estos resultados son significativamente mejores los esperados para un sensor clásico con un protector de radiación no aspirado.

Figura. Series temporales de temperatura del aire medidas con ATMOS 41 para verificar la corrección

Cuadro. Verificación del modelo de corrección de los datos de temperatura del aire

Podeis encontrar más información sobre estos ensayos en estos enlaces de METER Group Pullman y METER Group Alemania

ATMOS 41: asequible, precisa y fiable

La estación meteorológica ATMOS 41 proporciona medidas de 14 parámetros ambientales en un solo equipo. De manera que se puede instalar de forma rápida y sencilla. El único requisito es que ATMOS 41 esté nivelada en la parte superior de un mástil con visión del cielo directa.

Los parámetros climáticos, como la pluviometría, la temperatura del aire y la velocidad del viento pueden cambiar, considerablemente, en pequeñas distancias al aire libre. Sin embargo, en la mayoría de las observaciones meteorológicas se busca la exactitud y la precisión, de grado de investigación, frente a la resolución espacial. ATMOS 41 es el resultado de la optimización de estas dos necesidades. Y además, por un lado, disminuye las necesidades de mantenimiento, tan habituales. Y por otro, no es necesario pasar tanto tiempo configurando las estaciones. ATMOS 41 carece de partes móviles, así se evitan roturas y solo hay que calibrarla cada dos años.
